加气板材生产线在生产过程中，稍有不慎就会造成板材的强度下降，正一机械工程师们研究发现，对板材的强度和质量产生影响的因素有很多。

　　加气混凝土板，除了于板中增加了结构材料钢筋外，其他生产过程(包括配料、浇注、静停、切割、蒸压养护)与生产加气混凝土砌块基本相同，便在工艺控制上有其更严格的要求。

　　一、配料浇注

　　按照板材的质量指标，其内容之一即立方体抗压强度，因此，要生产加气混凝土板，首先就必须能生产出高质量的加气混凝土砌块，只有立方体抗压强度达到要求，才能保证诸如钢筋粘着力等一系列质量指标。

　　加气混凝土的配料，除了选用成熟的相应体积密度的砌块生产配比外，还应按每m³大约50kg(具体掺量可由试验获得)的比例，投加菱苦土，由前文知道，菱苦土是使坯体适应钢筋的膨胀，但在加入菱苦土的同时，也使工艺参数有较大的变化，如坯体硬化比较慢，静停时周延长，这在配料时也应予以重视。

　　在浇筑加气混凝土板时，由于预先于模具中置入了钢筋，因此，比较理想的料浆应具有较好的流动性，以便于发气流畅。另外，也希望料浆发气应结束得“干净利索”，而不留尾巴，因为后期发气，特别是稠化以后的缓慢发气，会使钢筋的上部形成大气孔，从而降低钢筋的粘着力。

　　二、静停与切割

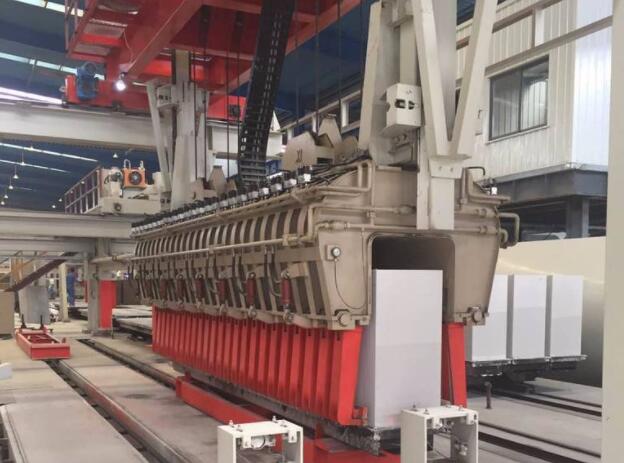

　　板材生产中的静停与砌块生产一样，也是使坯体获得可供切割的强度，在板材静停过程，还要完成拔钎和移去横梁。

　　板材的配料中增加了菱苦土，在相同条件下，硬化的速度将比砌块慢，除了配料中应做适当调整外，静停时还要注意坯体的保温。

　　一般来说，能进行砌块切割的切割机，也能切割板材。进行板材切割时，所掌握的坯体强度一般要求比砌块的坯体强度稍高，同时切割机的各项要求也比砌块高，其中主要是切割精度。

　　现在，还要求在切割时同时完成对板材外形的加工，如铣槽、倒角等。这比在完成蒸压养护后再行加工，具有污染小，加工质量好、余料回收方便等优点。

　　三、 蒸压养护

　　因为板材配料中的菱苦土一般要求在8小时前后消解。所以，板材在完成浇注后8小时左右必须完成切割并入釜蒸压养护，以保证坯体的膨胀适应钢筋的膨胀。

　　在进行板材的蒸压养护时，与砌块不同之处是温度的升降必须缓慢，以尽量缩短坯内外的温差，避免板材因裂缝而报废。

　　四、 板材的后期加工

　　板材的后期加工，主要是铣槽、倒角、锯切、粘拼等，其中，铣槽、倒角也可以在切割机上完成(如伊通型切割机)，   否则，必须于蒸压养护后配置铣削设备进行加工;粘拼则主要根据用户要求而做的再加工，以满足诸如门窗过度处的使用要求等。

　　生产设备与工艺对加气混凝土板材的强度和质量也有一定的影响。整个生产流程分为配料、搅拌、浇注、网笼扦插、静养、切割、蒸养等步骤，每道工艺都相辅相成，若是生产设备的质量不达标，对其制品的强度和质量都有很大的影响。例如：在搅拌工序中，若产品不达标，原材料搅拌的不好，使原材料不能充分发生化学反应，水化产物减少，制品强度和质量将大大的降低。

　　四、网笼质量。

　　加气混凝土板材网笼是保证板材质量的骨架。网笼切割尺寸要精准，焊接牢靠，并做好防腐处理并烘干。网笼扦插位置要明确，避免板材切割时网笼偏差而降低板材的质量和使用硬度。

　　河南正一建材机械制造有限公司，我们生产的加气混凝土板材配套设备都是正一自己研发生产的设备生产。正一机械是河南省重点扶持企业，作为新型建材生产先锋，正一机械是广大消费者信得过的制造商，欢迎各界用户莅临正一参观洽谈。
